Zenmuse L3
O sistema LiDAR aéreo de alta precisão de última geração da DJI conta com um LiDAR de longo alcance, capaz de alcançar até 950 m mesmo em objetos com apenas 10% de refletividade. Duas câmeras de mapeamento RGB de 100 MP e um sistema POS de alta precisão aceleram a aquisição de dados geoespaciais, permitindo uma cobertura diária de até 100 km².
LiDAR de longo alcance de 1535 nm
Duas câmeras de
mapeamento RGB
de 100 MP
Alta precisão
Alta penetração
Até 100 km² por dia
Solução de ponta a ponta
DJI Care Enterprise
Desempenho de hardware redefinido
A Zenmuse L3 integra um laser de longo alcance de 1535 nm, duas câmeras de mapeamento RGB de 100 MP, um sistema POS de alta precisão e um gimbal de três eixos, tudo em um dispositivo compacto, oferecendo desempenho sem precedentes para seu tamanho.
LiDAR de longo alcance de 1535 nm
Alcance longo, ampla cobertura
A Zenmuse L3 tem um alcance máximo de detecção de 950 m com uma taxa de pulsos de 100 kHz, testado sob luz ambiente de 100 klx e em objetos com 10% de refletividade. A taxa de pulso ajustável permite uma saída de energia flexível e adaptação ideal a diferentes cenários operacionais. As altitudes típicas de voo de 300 a 500 m expandem significativamente a cobertura em um único voo e aumentam a eficiência do mapeamento.
Ponto Pequeno, Alta Energia

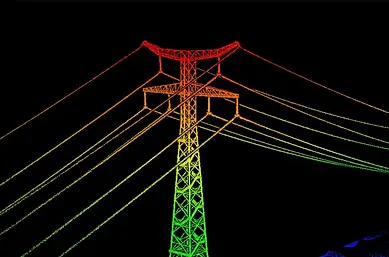

Com uma divergência do feixe laser de apenas 0,25 mrad (1/e²), o tamanho do ponto na mesma faixa é cerca de um quinto da Zenmuse L2, permitindo a detecção de objetos menores, como linhas de energia e galhos. Maior densidade de energia resulta em uma capacidade de penetração mais forte, aumentando significativamente a densidade de pontos no solo sob a vegetação e possibilitando a reconstrução de terrenos e estruturas complexas com alta precisão.
Taxa de pulso elevada, múltiplos retornos
Com frequência máxima de emissão de pulsos laser de 2 milhões de pontos por segundo e suporte para até 16 retornos, a Zenmuse L3 oferece reconstrução espacial de alta precisão. A densidade da nuvem de pontos e a capacidade de penetração podem ser ajustadas para atender a necessidades que vão desde mapeamento de alta precisão até ambientes complexos.
Modos de varredura
Suporta os modos de varredura linear, em estrela e não repetitiva para diferentes cenários operacionais:
• Linear: Garante uma distribuição de nuvem de pontos mais consistente, ideal para mapeamento de terreno de alta precisão.
• Formato de estrela: Equilibra precisão com múltiplos ângulos de varredura e capacidade de penetração, sendo ideal para florestas ou ambientes urbanos densos.
• Não repetitivo: oferece vários ângulos de varredura e cobertura mais ampla, otimizado para inspeções de linhas de transmissão e outros levantamentos estruturais complexos
Duas câmeras de 100 MP
Equipada com dois sensores RGB CMOS 4/3 de 100 MP e um obturador mecânico, a Zenmuse L3 oferece precisão e eficiência significativamente aprimoradas. O pixel binning oferece uma resolução efetiva de 25 MP com pixels maiores, proporcionando reprodução de cores superior mesmo em condições de pouca luz.
Duas câmeras de mapeamento RGB de 100 MP
A precisão encontra a eficiência
A Zenmuse L3 oferece melhorias significativas tanto na precisão da nuvem de pontos quanto do RGB, elevando a eficiência a novos patamares. Em conjunto com o DJI Matrice 400, um único voo pode cobrir até 10 km², possibilitando o mapeamento de até 100 km² com alta precisão por dia. Resultados de alta precisão em grandes áreas são entregues em um fluxo de trabalho contínuo.
Alta precição
Sistema proprietário de alta precisão
O sistema POS de alta precisão aprimorado alcança precisão de rumo de 0,02° e precisão de inclinação de 0,01° (pós-processado, 1σ). O LiDAR desenvolvido internamente oferece repetibilidade de medição de 5 mm a 150 m (1σ) e suporta sincronização temporal em nível de micro segundos. Cada unidade passa por rigorosa calibração de fábrica para garantir resultados de levantamento consistentemente confiáveis.
Precisão dos dados do LiDAR
A precisão vertical é melhor que 3 cm a 120 m de altitude de voo, melhor que 5 cm a 300 m e melhor que 10 cm a 500 m, suportando facilmente projetos de mapeamento nas escalas 1:500, 1:1000 e 1:2000. A espessura da nuvem de pontos produzida pela Zenmuse L3 é apenas metade da Zenmuse L2, possibilitando análises avançadas e aplicações de alta precisão.
Precisão fotogramétrica
Com duas câmeras de mapeamento RGB de 100MP, a Zenmuse L3 alcança uma distância de amostragem no solo (GSD) de 3 cm mesmo a uma altitude de voo de 300m. A sincronização em tempo real da posição permite a operação sem pontos de controle no solo (GCPs), garantindo imagens de alta qualidade para mapeamento preciso.
Alta penetração
Alta densidade de pontos no solo
Com um ponto de laser menor e maior energia por pulso, a Zenmuse L3 oferece capacidade de penetração superior. Em mapeamento de terrenos e aplicações similares, capta mais pontos do solo com maior completude, melhorando significativamente a precisão e a integridade dos dados do terreno para um ajuste e reconstrução de superfície precisos.
Alta eficiência
Até 100 km² por dia
Quando montada no DJI Matrice 400, a Zenmuse L3 oferece eficiência excepcional. A uma altitude de voo de 300 m, um único voo pode cobrir até 10 km², permitindo uma cobertura diária de até 100 km².
Solução de ponta a ponta
A Zenmuse L3 se integra perfeitamente ao ecossistema da DJI para oferecer uma solução de mapeamento de ponta a ponta. Desde a aquisição e o processamento dos dados até a aplicação, esse fluxo de trabalho unificado é mais simples de operar e mais fácil de dominar do que as configurações tradicionais de múltiplas plataformas, ajudando os usuários a concluir com eficiência uma ampla variedade de tarefas de mapeamento.
Estimativa de nuvem de pontos
O DJI Pilot 2 recomenda automaticamente os parâmetros de voo com base nas rotas definidas pelo usuário e gera o gráfico de perfil de densidade de faixa de voo e gráficos de distribuição da nuvem de pontos antes da decolagem, permitindo que os usuários visualizem previamente os resultados da nuvem de pontos.
Aquisição de dados
Processamento de dados PPK
DJI Terra apresenta recursos robustos de PPK (cinemático pós processado) integrados, compatíveis com D-RTK 3 e dados de estação base padrão. A plataforma oferece suporte ao PPK local para imagens RGB e LiDAR, proporcionando precisão de posicionamento em nível centimétrico mesmo em áreas com conectividade de rede limitada ou onde o RTK não está disponível.
Processamento de dados
Aplicação de dados
Filtro Inteligente
O DJI Modify oferece classificação semântica inteligente de nuvens de pontos, distinguindo automaticamente solo, vegetação, edificações, fios, torres de energia e muito mais. Após a classificação, os usuários podem ajustar as categorias de forma eficiente utilizando as ferramentas de Seleção Rápida e Seleção de Estrutura, aprimorando ainda mais a precisão da classificação e a eficiência do processamento.
Solução de ponta a ponta
Oferece um fluxo de trabalho completo, abrangendo a captura de dados, processamento e aplicação.
Segurança de dados
A Zenmuse L3 oferece criptografia de cartão de memória CFexpress™, permitindo a proteção segura dos dados armazenados e prevenindo o acesso não autorizado ou roubo de dados. O Matrice 400 oferece limpeza de logs com um clique e criptografia AES-256 para transmissão de vídeo, garantindo ainda mais a confidencialidade dos dados.
Cenários de uso
Levantamento
topográfico
Terraplanagem
Investigação de
desastres
geológicos
Levantamento de
engenharia
Gestão de florestas
Eletricidade
Levantamento em
minas
Levantamento de
emergência
ZENMUSE L3
Veja além, mais longe e com precisão
